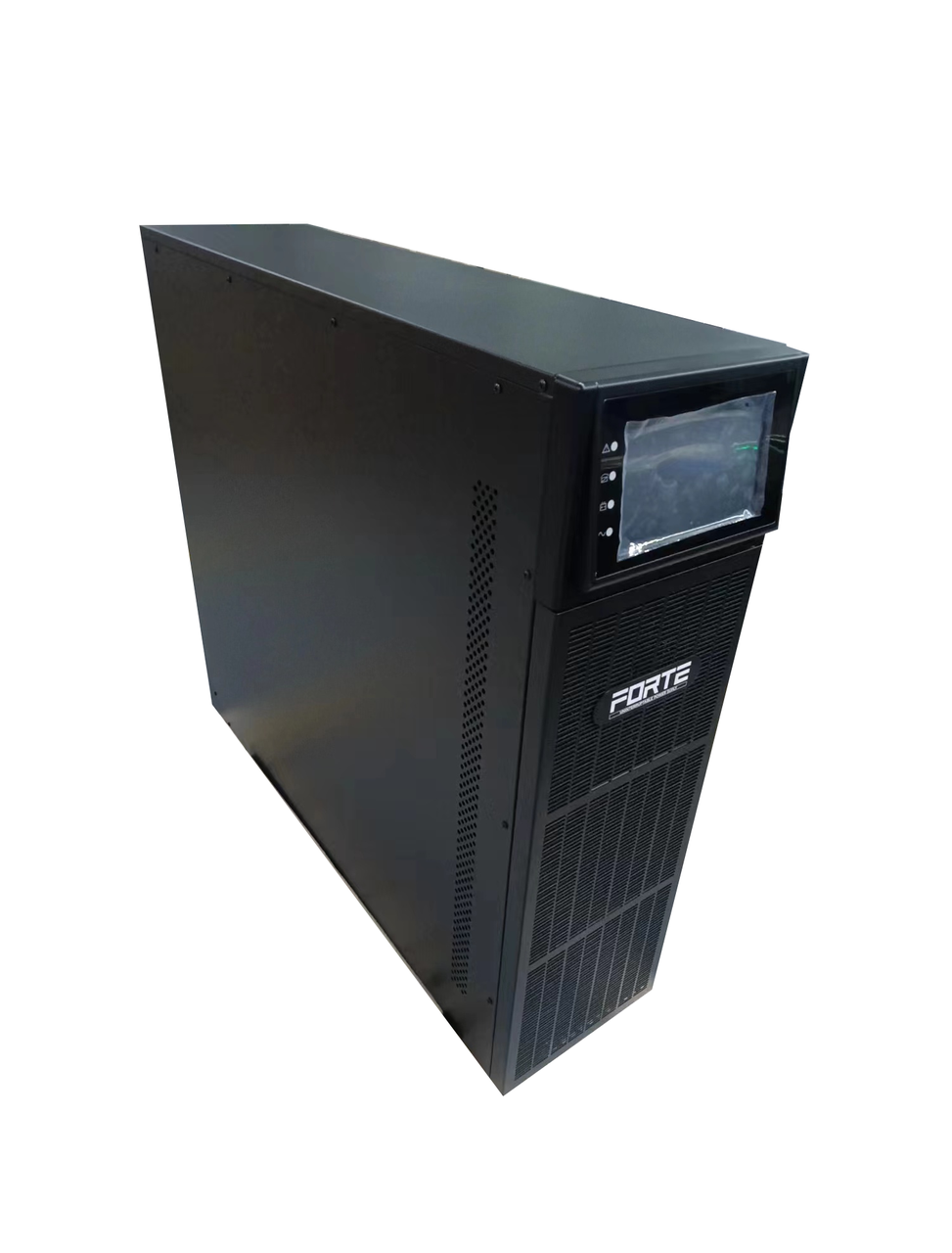

ИБП Forte Green Power 3330S/H, 30 кВА/кВт

МОДЕЛЬ

GP3330S/H

МОЩНОСТЬ (кВА/кВт)

30

ВХОДНЫЕ ПАРАМЕТРЫ

Номинальное напряжение

380/400/415В

Диапазон входного напряжения

305–478 В переменного тока (полная нагрузка); 208–478 В переменного тока (50% нагрузки)

Частота

40 Гц-70 Гц

Коэффициент мощности

≥0.99

Общее гармоническое искажение входного тока.  (THDi)

3% (100% нелинейная нагрузка)

Диапазон напряжений байпаса

Максимальное напряжение 220 В переменного тока: +25% (опционально) +10%, +15%, +20%) Максимальное напряжение 230 В переменного тока: +20% (опционально +10%, + 15%) Максимальное напряжение 240 В переменного тока: +15% (опционально +10%) Минимальное напряжение: -45% (опционально -20%, -30%)

Синхронизация байпаса

Поддерживается

Совместимость с генератором

Поддерживается

ВЫХОДНЫЕ ПАРАМЕТРЫ

Коэффициент мощности

1.0

Номинальное напряжение переменного тока

380/400/415В

Регулирование напряжения

±1%

Реакция напряжения на переходные процессы

±5% (линейная нагрузка)

Частота

Режим линии: синхронизация с входом; когда частота входа отклоняется на ±10%
(±1%/±2%/±4%/±5% — опционально),
выход (50/60 ±0.1%) Гц.

Режим от батареи: (50/60 ±0.1%) Гц.*

Крестовая величина (Crest Factor)

3:1

Гармонические искажения (THDv)

< 2% (линейная нагрузка), < 5% (нелинейная нагрузка)


Перегрузочная способность (Режим работы от сети )

Нагрузка ≤110%: 60 мин.
Нагрузка ≤125%: 10 мин.
Нагрузка ≤150%: 1 мин.

Перегрузочная способность (Режим работы от батареи)

Нагрузка ≤110%:10 мин
Нагрузка ≤125%:1 мин

Нагрузка ≤150%: 5 сек
Нагрузка 150%: немедленное отключения  ИБП

Эффективность (Нормальный режим)

До 94.5%

Время переключения

0мс

АККУМУЛЯТОР

Стандартный блок

±120Vdc
(3x20pcs 12V9AH)

Блок с длительным временем работы

10-30 кВА: 96/108/120 В DC; количество батарей:
(16-20 шт., 16 шт. — стандартная версия, 20 шт. — без ограничения по мощности;
18 шт. — коэффициент мощности 0.8/0.9; 16 шт. — коэффициент мощности 0.7/0.8).

Ток заряда (A)

Стандартный блок: 4.09 A; Блок с длительным временем работы: Максимальный ток 20 A (ограничен входным током).

СИСТЕМНЫЕ ОСОБЕННОСТИ

Сигналы тревоги

Перегрузка, неисправность сети ИБП, низкий уровень заряда батареи и т. д.

Защита

Короткое замыкание, перегрузка, перегрев, низкий уровень заряда батареи, ошибка вентилятора, EPO)

Связь

USB, RS232, 485, Параллельный порт, Сухой контакт, Интеллектуальный слот, SNMP карта (опционально ), Релейная карта (опционально), Датчик температуры батареи (опционально)

УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ

Рабочая температура

0°C ~40°C

Температура хранения

-25°C ~ 55°C(без батареи)

Влажность

0~95% без конденсации

Уровень акустического шума (на расстоянии 1 м)

<61dB

Высота над уровнем моря

≤ 1500 м. Если высота больше 1500 м, необходимо снизить номинальную мощность при эксплуатации согласно требованиям

РАЗМЕРЫ И ВЕС

Ширина x Глубина x Высота (мм)

Стандартный блок 250x900x868Блок с длительным временем работы: 250x580×655

Вес (кг)

236/43

СТАНДАРТЫ

Сертификаты безопасности

IEC/EN62040-1,IEC/EN60950-1

Электромагнитная совместимость (EMC)

CE, IEC/ENG 2040-2, 1EC6 1000-4-2, IEC6 1000-4-3, 1EC6 1000-4-4, 1C6 1000-4-5, 1Е6 1000-4-6, IEC1000-4-8
