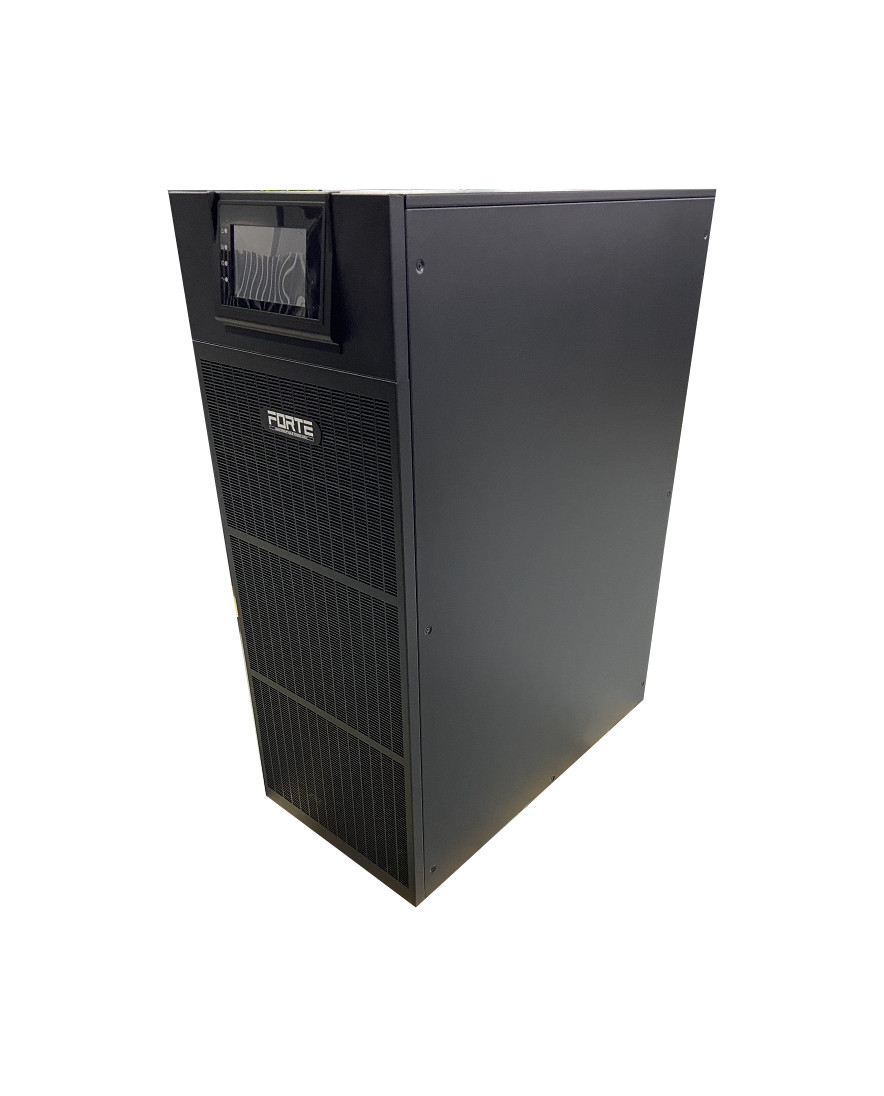

ИБП Forte Green Power 33120H, 120 кВА/кВт

МОДЕЛЬ

GP33120H

МОЩНОСТЬ (кВА/кВт)

120

ВХОДНЫЕ ПАРАМЕТРЫ

Номинальное напряжение

380/400/415В

Диапазон напряжений

138-485 V

Диапазон частот

40 Гц-70 Гц

Коэффициент мощности

≥0.99

Токовые искажения (THDi)

≤ 3% (100% нелинейная нагрузка)

Диапазон напряжений на байпасе

Макс. напряжение: 220 В: +25% (опционально +10%, +15%, +20%);
230 В: +20% (опционально +10%, +15%);
240 В: +15% (опционально +10%);
Мин. напряжение: -45% (опционально -10%, -20%, -30%)
Диапазон защиты по частоте: ±10%

Совместимость с генератором

Поддерживается

ВЫХОДНЫЕ ПАРАМЕТРЫ

Номинальное напряжение

380/400/415В

Коэффициент мощности

1

Регулировка напряжения

±1%

Частота

Режим линии: синхронизация с входом; если входная частота отклоняется более чем на ±10% (±1%/±2%/±4%/±5% — по желанию), выходная частота (50/60 ±0,1%) Гц.
Режим от батареи: (50/60 ±0,1%) Гц.

Крестовая величина (Crest Factor)

3:1

Напряжение на выходе (THDv)

≤2% линейной нагрузки ≤4% нелинейной нагрузки

Эффективность

0,95

Время переключения

0 мс.

Перегрузочная способность (Режим работы от сети )

Нагрузка ≤110%: 60 мин.
Нагрузка ≤125%: 10 мин.
Нагрузка ≤150%: 1 мин.

Перегрузочная способность (Режим работы от батареи)

Нагрузка ≤110%: 60 мин.
Нагрузка ≤125%: 10 мин.
Нагрузка ≤150%: 1 мин.

Перегрузочная способность (Режим байпаса)

Температура ≤30°C, нагрузка ≤ 135%: работает в течение длительного времени Температура ≤ 40°C, нагрузка ≤ 125%: работает в течение длительного времени нагрузка 1000%: работает до 100 мс

АККУМУЛЯТОР

Напряжение

Дополнительное напряжение: +180 В/192 В/204 В/216 В/228 В/240/252/+264/÷276/+288/÷ 300 В постоянного тока
(размер 30/32/34/36/38/40/42/44/46/48/50 по желанию)
360 В постоянного тока ~ 600 В постоянного тока (30 ~ 50 шт., 30 шт. по выбору, 32 или 50 шт. без потери мощности; коэффициент выходной мощности 30 шт. 0,8)

Ток зарядки (А) – настраиваемый в зависимости от емкости батареи

40A

СИСТЕМНЫЕ ХАРАКТЕРИСТИКИ

Сигнализация (Аварийные сообщения)

Перегрузка, ненормальное состояние линии, неисправность ИБП, низкий заряд аккумулятора и т.д.

EPO (аварийное выключение питания, опционально)

ИБП отключается

Защита

Короткое замыкание, перегрузка, Перегрев, Пониженный ток, Сигнализация неисправности вентилятора

Связь

USB, RS232, RS485, Параллельный порт, порт REPO, порт LBS, порт обратной связи, Интеллектуальный слот, SNMP-карта (опционально), плата реле (опционально)

Статусные светодиоды и ЖК-дисплей

Линейный режим, режим байпаса, Низкий заряд батареи, Неисправность батареи, перегрузка и отказ ИБП

ЖК-панель

Входное напряжение, Входная частота, Выходное напряжение, Выходная частота, Процент нагрузки, Напряжение батареи

РАЗМЕРЫ И ВЕС

Габариты (Д х Ш х В) (мм)

850 x 442 × 1200

Вес (кг)

152

УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ

Рабочая температура

0-40°C

Влажность

Влажность от 0% до 95% относительной влажности (без конденсации).


Уровень шума

<62dB

Температура хранения

Температура хранения: от -25°C до 55°C (без батареи).

Высота над уровнем моря

≤ 1500 м. Если высота больше 1500 м, необходимо снизить номинальную мощность при эксплуатации согласно требованиям

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ И УПРАВЛЕНИЕ

Операционные системы

Muser 5000: Windows 10 64 bit

Интерфейсы

CAN, RS485, FE, LBS, Параллельное подключение, карта реле, карта SNMP (опционально).

СТАНДАРТЫ

Электромагнитная совместимость (EMC)

IEC/EN62040-3,IEC61000-4-2,IEC61000-4-3,JEC61000-4-4,JEC61000- 4-5,IEC61000-4-6,IEC61000-4-8

Безопасность

CE,EN/IEC 62040-3, EN/EC 62040-1-1
